ONT-2GF-RFW 1GE+1FE+WiFi+CATV XPON ONT
מספר דגם: ONT-2GF-RFW
מותג:סופטל
MOQ: 1
גישה אוטומטית ל-EPON/GPON
תואם למערכות OLT של HUAWEI/ZTE/VSOL/Fiberhome
תמיכה בניהול ממשק שורת פקודה (CLI)/Telnet/WEB
01
תיאור מוצר

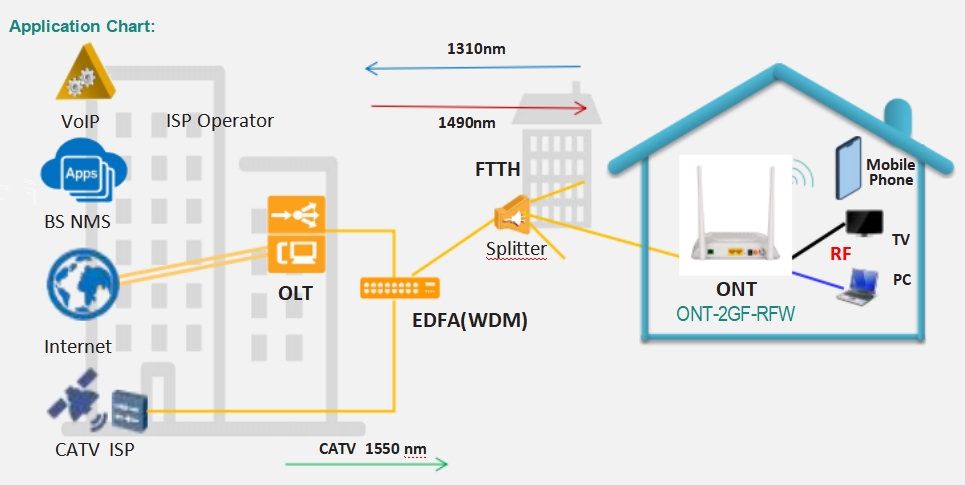

ה-ONT-2GF-RFW (1GE+1 FE+WiFi 4+CATV XPON ONT) תוכנן במיוחד עבור פתרונות FTTH שונים. ה-ONT מבוסס על פתרון טכנולוגיית שבבים (Realtek) בעל ביצועים גבוהים, התומך בטכנולוגיית WIFI IEEE802.11b/g/n ופונקציות Layer 2/Layer 3 אחרות, ויכול לספק שירותי נתונים עבור יישומי FTTH ברמת ספק.
ל-ONT אמינות גבוהה וקל לניהול ותחזוקה. יש לו אחריות QoS עבור שירותים שונים. הוא עומד בתקן China Telecom CTC2.1/3.0 ובתקנים טכניים בינלאומיים כגון IEEE802.3ah, ITU-T G.984 וכו'.
תכונות עיקריות
- פתרון ביצועים גבוהים לערכת שבבים של Realtek
- מצב כפול של XPON גישה אוטומטית ל-EPON/GPON
- אנטנת WiFi IEEE802.11b/g/n 2T2R 5dBi
- שלט רחוק CATV (עם AGC) הפעלה/כיבוי
| פרמטר חומרה | |
| מֵמַד | 185 מ"מ × 120 מ"מ × 34 מ"מ (אורך × רוחב × גובה) |
| משקל נקי | 0.29 ק"ג |
| הפעלה מַצָב | •טמפרטורת הפעלה: -10 ~ +55 מעלות צלזיוס •לחות הפעלה: 5 ~ 95% (ללא עיבוי) |
| תנאי אחסון | •טמפרטורת אחסון: -40 ~ +70 מעלות צלזיוס • לחות אחסון: 5 ~ 95% (ללא עיבוי) |
| מתאם חשמל | DC 12V/ 1A, מתאם מתח AC-DC חיצוני |
| ספק כוח | ≤7W |
| ממשקים | 1GE+1FE+WiFi 4+CATV |
| אינדיקטורים | PWR, LOS, REG, GE, FE, WiFi, CATV |
| פרמטר ממשק | |
|
ממשק PON | • יציאת XPON אחת (EPON PX20+ ו-GPON Class B+) • SC מצב יחיד, מחבר SC/APC • עוצמת שידור אופטית: 0 ~ +4dBm • רגישות RX: 27dBm- • עוצמת עומס יתר אופטית: -3dBm(EPON) או -8dBm(GPON) • מרחק שידור: 20 ק"מ • אורך גל: TX 1310nm, RX 1490nm, CATV 1550nm |
|
ממשק WIFI | • תואם לתקן IEEE802.11b/g/n, • תדר פעולה: 2.400-2.4835GHz • תמיכה ב-MIMO, קצב של עד 300Mbps, • 2T2R, 2 אנטנות חיצוניות 5dBi, • תמיכה: מספר SSID • ערוץ: 13 • סוג אפנון: DSSS, CCK ו-OFDM • סכמת קידוד: BPSK, QPSK, 16QAM ו-64QAM |
|
ממשק CATV | • אורך גל קליטה אופטי: 1550±10nm • טווח קלט אופטי: +2~-18dBm • אובדן השתקפות אופטית: ≥40dB • טווח תדרים RF: 47~1000MHz • עכבת פלט RF: 75Ω • רמת פלט RF וטווח AGC: ≥81±2dBuv@+1～-10dBm ≥79±2dBuv@ 0~-11dBm ≥77±2dBuv@-1～-12dBm ≥75±2dBuv@-2～-13dBm ≥73±2dBuv@-3～-14dBm ≥71±2dBuv@-4～-15dBm • MER: ≥32dB (קלט אופטי של 14dBm-) |
| ממשק משתמש | • יציאות RJ45 אוטומטיות של GE אחד + יציאות FE אחד |
| נתוני פונקציה | |
| מצב PON | XPON מצב כפול, יכול לגשת ל- OLTs EPON/GPON מיינסטרים |
| מצב Uplink | מצב גישור וניתוב |
| אַזעָקָה | תמיכה ב- Dying Gasp, Port Loop Detect ו- Eth Port Loss |
| VLAN | • VLAN 4K • תג VLAN, ביטול תיוג, שקיפות, trunk, מצב תרגום |
| שידור מרובה | • קבוצת שידור מרובה מקסימלית 64 • IGMPv1/v2/v3/פרוקסי/חטטנות, MLD v1/v2 |
| איכות שירות | • תמיכה ב-4 תורים • תמיכה ב-SP, WRR, 802.1P ו-DSCP |
| L3 | • DHCP/PPPOE/כתובת IP סטטית, NAT • שרת DHCPv6, נתיב סטטי IPv4/IPv6 • IPv4/IPv6 כפול |
| WiFi | • אימות: WEP/WAP-PSK(TKIP)/WAP2-PSK(AES) • מספר SSID והסתרת SSID • בחירת ערוצים אלחוטיים |
| טלוויזיה בכבלים | תמיכה בניהול CATV Rmote |
| בִּטָחוֹן | • בקרת זרימה וסערה, זיהוי לולאה • סינון המבוסס על ACL/MAC/URL |
| הַנהָלָה | •CTC OAM 2.1 ו-3.0 • ITUT984.x OMCI • EMSWEBTelnetCLI וניהול רשת מאוחד של SOFTEL OLT |
